接近開關的用法大全

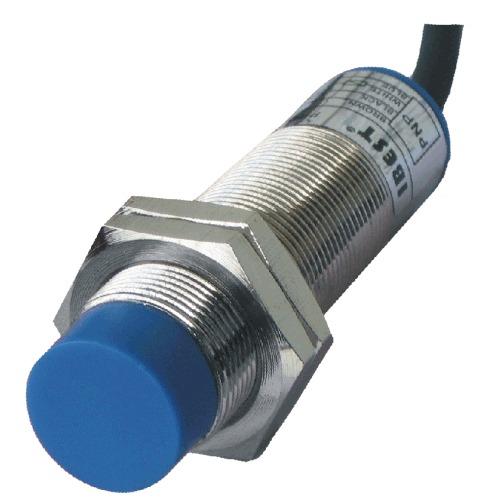

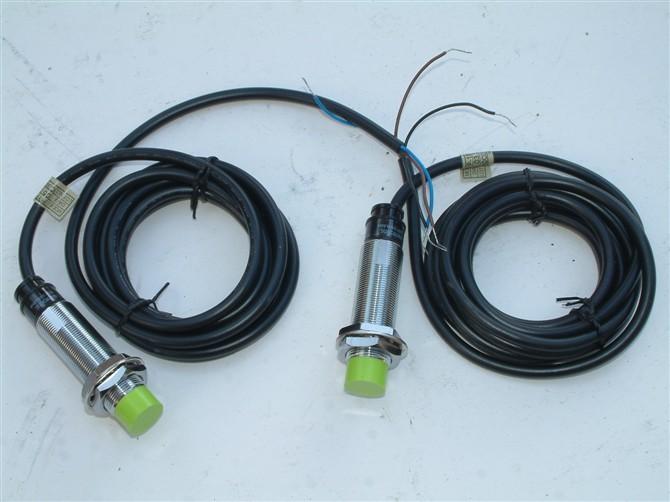

1、PNP類接近開關：PNP類接近開關是指當有信號觸發時，信號輸出線和0V線連接，相當于輸出低電平，OV。PNP對于沒有型接近開關，在沒有信號觸發時，輸出線是懸空的，就是0V線和線斷開。有信號觸發時，發出與OV相同的電壓，也就是線和0V線連接，輸出輸出低電平OV。對于PNP數控型接近開關，在沒有信號觸發時，發出與0V線相同的電壓，也就是線和0V線連接，輸出低電平0V。當有信號觸發后，輸出線是懸空的，就是0V線和線斷開。+對于PNP數控沒有型接近開關，和NPN數控+無型接近開關類似，多出一個輸出線出來，及兩條信號反相的輸出線，根據需要取舍。我們一般常用的是NPN型接近開關，即高電平有效狀態。PNP型接近開關很少使用。
2、NPN類接近開關：NPN接近開關是指當有信號觸發時，信號輸出線和電源線VCC連接，相當于輸出高電平的電源線。對于NPN沒有型接近開關，在沒有信號觸發時，輸出線是懸空的，就是VCC電源線和線斷開。有信號觸發時，發出與VCC電源線相同的電壓，也就是線和電源線VCC連接，輸出高電平VCC。對于NPN數控型接近開關，在沒有信號觸發時，接近開關發出與VCC電源線相同的電壓，也就是線和電源線VCC連接，輸出高電平VCC。當有信號觸發后，輸出線是懸空的，就是VCC電源線和線斷開。+對于NPN數控沒有型接近開關，其實就是多出一個輸出線出來，根據需要取舍。
當輸出電流適合時PNP型接近開關、NPN型接近開關可用于任何PLC，其實無論對于PNP型接近開關或NPN型接近開關輸出的接近開關，只要輸出電流能得到的要求都可以用于任何型號的PLC，PLC機，這在于程序員如何編程而已，下面以fx-1s型接近開關系列PLC來舉個例子
1、、要求為低電平有效。當使用N型接近開關輸出接近開關時，可將程序檢測設為上升脈沖觸發。當接近開關到位時，即可正常檢測并實現相應指令。
2、當選用P型接近開關時，即有輸出時為高電平，此時，PLC只要接近開關輸出電流能達到機要求的4mA，只需將程序檢測改為下升脈沖觸發，當接近開關輸出信號時，相當于0V——24V突變，即為一個下降脈沖，PLC此時也可正常檢測并實現相應指令。所實，實際上在選用接近開關時，PLC我們應該考慮的是輸入端子的輸入電流是多少。(西門子的一般為2mA左右，而三菱FX系列為7Ma左右，只要接近開關拉電流或灌電流適合要求，P無論是型接近開關或N型接近開關都可使用)。 |
